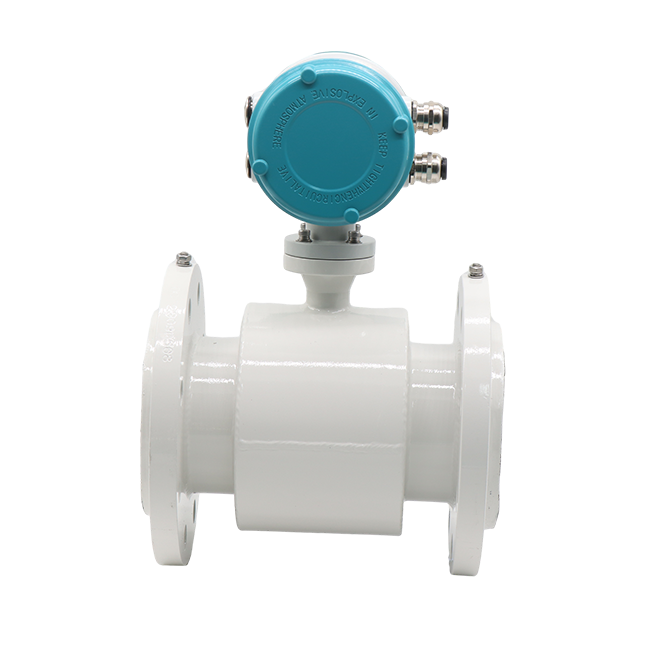

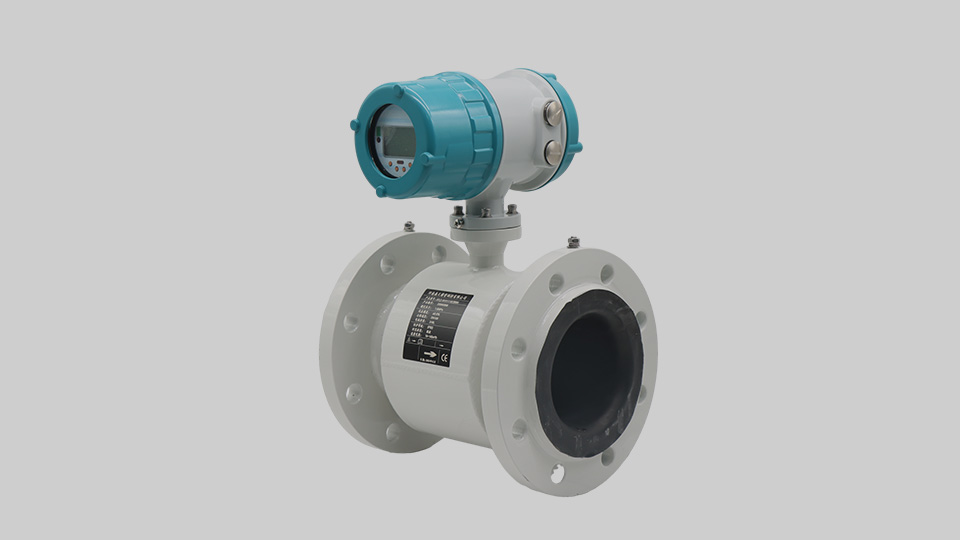

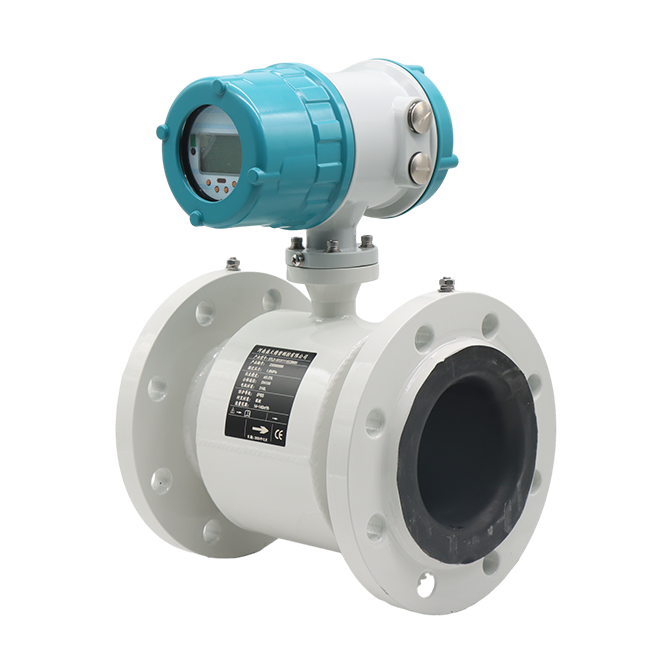

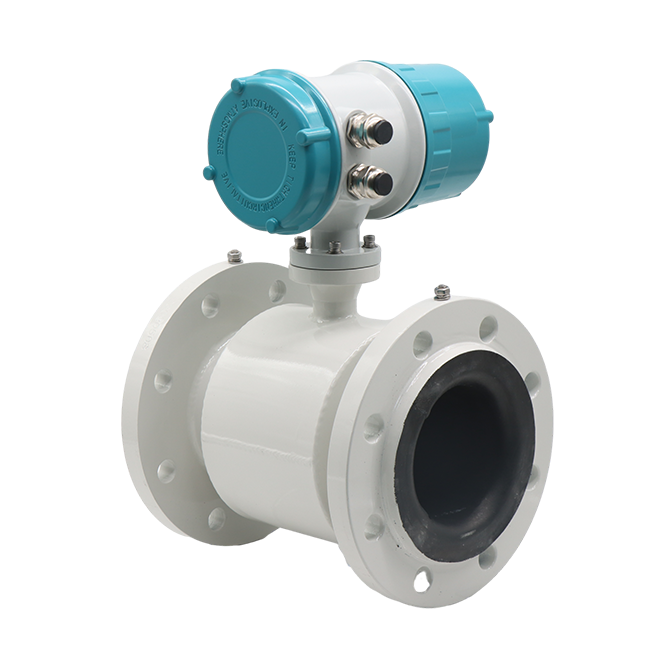

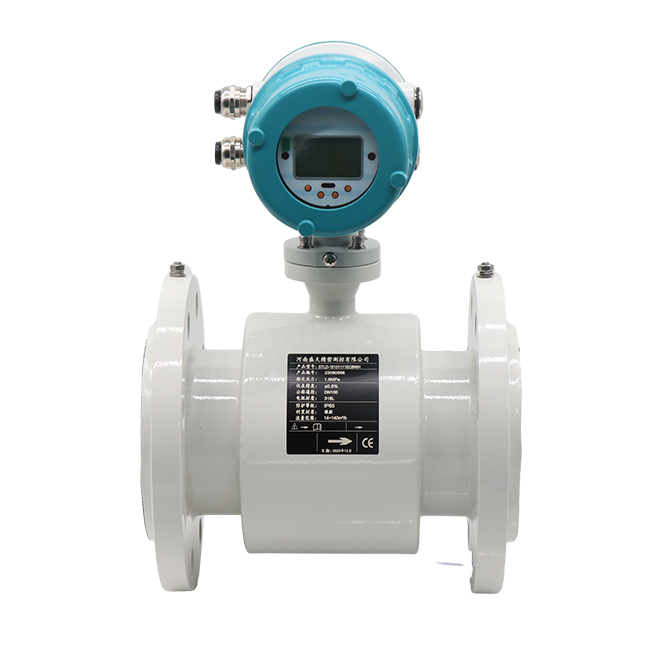

一體式電磁流量計

STLD系列電磁流量計是根據法拉第電磁感應定律進行流量測試的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。更大流量與更小流量的比值一般為20：1以上，適用的工業管徑范圍寬，更大可達3m，輸出信號和被測流量呈線性，精度較高，可測量電導率≥5μs/cm的酸、堿鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等流體流量。電磁流量計廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、污水處理站(環保污水控制、化工污水、電鍍污水)、造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制。

獲取報價

19693786536

工作原理

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
　　E=KBVD
　　式中：
　　E－感應電勢；
　　K－與磁場分布及軸向長度有關的系數；
　　B－磁感應強度；
　　V－導電液體平均流速；
　　D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

產品優勢

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；

測量管內無阻流件，壓損小，直管段要求低；

公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；

轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小；

轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；

高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；

具有RS485或RS232O數字通訊信號輸出；

具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；

采用SMD器件和表面安裝技術，電路可靠性高；

可用于相應的防爆場合。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

性能	技術參數
公稱通徑	DN3——DN3000mm
精度	示值的±0.5%,可選示值的±0.3%或±0.2%
襯里材料	聚四氟乙烯,PFA,F46,氯丁橡膠,聚氨酯橡膠,高溫橡膠
電極材料	SUS316,哈氏合金B(yǎng)/C,鈦,鉭,鉑銥合金,不銹鋼涂覆碳化鎢
電極形式	標準型,刮刀型,可更換型
連接方式	法蘭連接,插入式連接,卡箍連接,夾持式連接,由壬式連接
介質溫度	一體型	-20℃～+60℃
	分體式	氯丁橡膠襯里、聚氨酯襯里	-10℃～+80℃
		PTFE襯里、PFA襯里、F46襯里	-10℃～+160℃
公稱壓力	0.6～4.0Mpa（特殊壓力可定制）
環境溫度	-25℃～+60℃
環境濕度	5～100%RH（相對濕度）
介質導電率	≥20μs/cm
測量范圍	1500：1 流速設定<15m/s
結構形式	一體型、分體型、沉浸型、防爆型
防護等極	IP65、IP68可選
防爆標志	ExmdIIT 4
產品標準	JB/T9248-1999電磁流量計

襯里材料主要性能：

襯里材料	主要性能	適用范圍
聚四氟乙烯（PTFE）	1、塑料中化學性能較穩定的一種材料能耐沸騰的鹽酸、硫酸和王水,也能耐濃堿和各種有機溶劑,不耐三氟化氯、高流速液氟、液氧、臭氧的腐蝕。2、耐磨損性能差	濃酸,堿等強腐蝕介質
PFA	耐腐蝕性同PTFE,抗負壓能力強	能用于負壓狀態
F46	1、耐腐蝕能力同PTFE 2、能耐低磨損3、抗負壓能力強	1、同PTFD 2、能用于低磨損介質
氯丁橡膠	1、有極好的彈性,高度的扯斷力,耐磨性能好2、耐一定低濃度酸,堿,鹽介質的腐蝕,不耐氧化性介質的腐蝕	水、污水、礦漿、弱磨損性的泥漿
聚氨酯	有極好的耐磨性（相當于天然橡膠的10倍）耐酸、堿性能較差不能用于混有有機溶劑的水	中性強磨損的礦漿、煤漿、泥漿等

電極材料耐腐性能：

電極材料	耐腐蝕性能
SUS316	用于工業水,生活用水，具有弱堿腐蝕性的介質, 廣泛用于石油,化工,尿素,維尼綸等工業
不銹鋼涂覆碳化鎢	用于無腐蝕性、強磨損性介質
哈氏合金B(yǎng)（HB）	對沸點以下一切濃度的鹽酸有良好的耐蝕性,也耐硫酸、磷酸、氫氟酸、有機酸等非氧化性酸、堿、非氧化鹽液的腐蝕
哈氏合金C（HC）	能耐氧化性酸,也耐氧化性鹽類或含其他氧化劑的腐蝕。
鈦（Ti）	能耐海水,各種氯化物和次氯酸鹽,氧化性酸,堿的腐蝕,不能耐較純的還原性酸的腐蝕。但如果酸中含有氧化劑時,則腐蝕大為降低。
鉭(Ta)	具有優良的耐腐蝕性,和玻璃很相似,除了氫氟酸、發煙硫酸、堿外,幾乎能耐一切化學介質的腐蝕。
鉑-銥合金	幾乎適用所有化學物質,但不適用于王水和銨鹽。

產品安裝

安裝電磁流量計時，需要注意以下幾點：

安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。

管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。

安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。

接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。

校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。

環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。

直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。

焊接安裝：避免將流量計焊接連接，以免損壞流量計。

接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。

陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。
