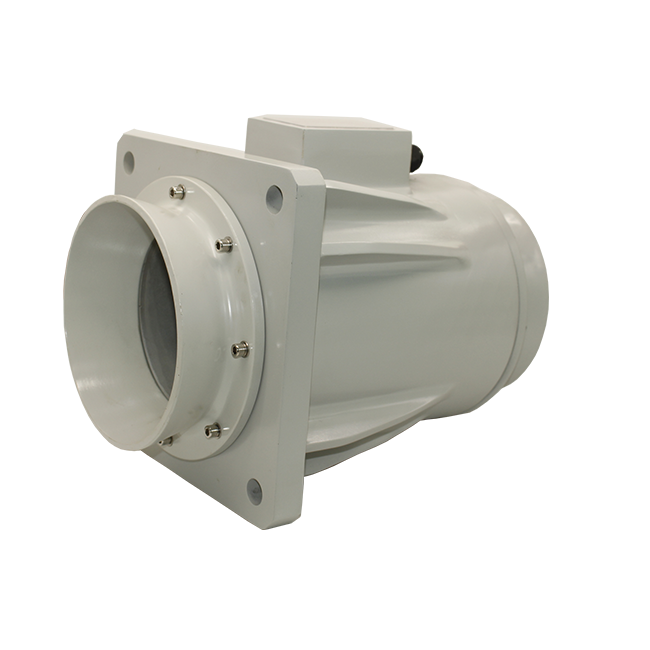

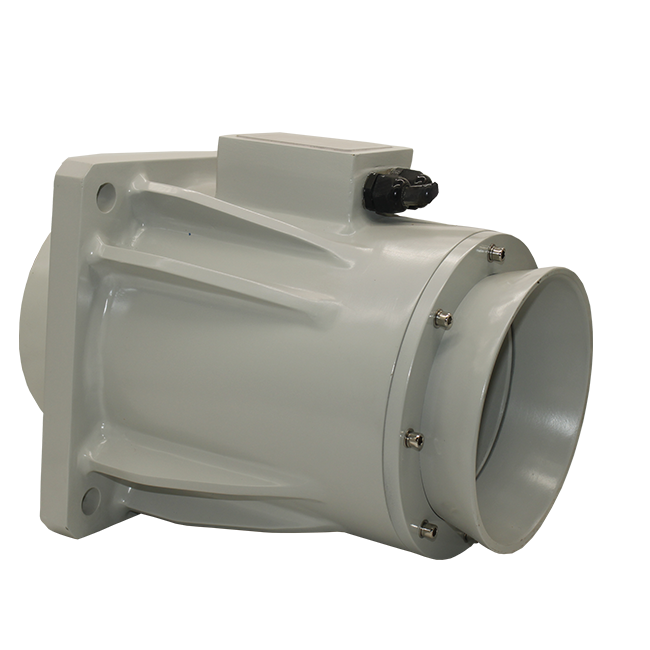

潛水型電磁流量計

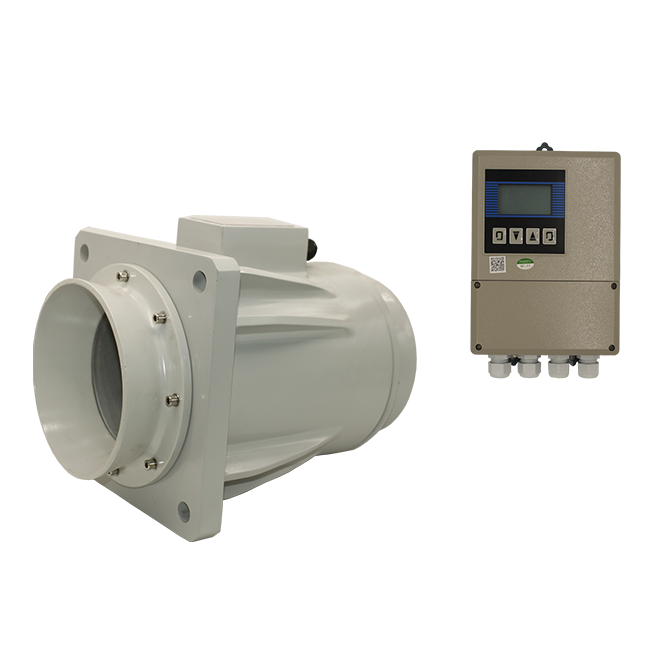

STLD/Q型潛水電磁流量傳感器和L-mag型電磁流量轉換器配套組成,用于連續測量明渠、暗渠或管道中各種導電液體或液固兩相介質的體積流量。 全塑結構密封可靠,無活動部件,無阻力件,耐腐蝕,結構簡單,工作可靠。 測量精度不受被測介質溫度、壓力、粘度、密度 (包括液固比)等物理參數變化的影響,只要被測介質電導率大于20μS/cm,儀表測量不受電導率變化的影響。 參勵磁方式為 的低頻方波恒流勵磁,因而抗干 擾能力強,工作可靠,性能穩定。并且轉換器與 傳感器具有互換性。 適用于測量液固兩相介質,如帶有懸浮物、固體 顆粒、纖維等或粘性較大的導電性的漿液,也可以用來測量泥漿、污水、紙漿、礦漿、化學纖維漿等介質的流量。 適用于明渠、暗渠、河道測量。適用于圓形、矩形、梯形和其它形狀的渠道。測量不受河水上漲,潮汐,下游水位等變化的影響 。 對上下游直渠段要求低,安裝要求低,能在原有渠道上稍加改造即可。施工周期短,安裝施工費用低。 采用仿真傳感器(分流模型)可擴大流量測量范圍。
潛水型電磁流量計
潛水型電磁流量計
潛水型電磁流量計
潛水型電磁流量計
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理
專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業
將STLD/Q型潛水電磁流量傳感器裝在帶孔的閘板上,置于渠道中,使液體全部經過傳感器流出,測量傳感器內的流量即為渠道的流量。
根據法拉第電磁感應原理,在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時,導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流量成正比例,其值為:
  E=KBVD
  式中:
  E-感應電勢;
  K-與磁場分布及軸向長度有關的系數;
  B-磁感應強度;
  V-導電液體平均流速;
  D-電極間距;(測量管內直徑)

傳感器將感應電勢E作為流量信號,傳送到轉換器,經放大,變換濾波用一系列的數字處理后,用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出,報警輸出及頻率輸出,并設有RS-485等通訊接口,并支持HART和MODBUS協議。
產品優勢
專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

不受流體密度、粘度、溫度、壓力和電率變化的影響,線性測量原理能實現高精確度測量;

測量管內無阻流件,壓損小,直管段要求低;

公稱通徑DN10-DN2000覆蓋范圍寬,襯里和電極有多種選擇,能滿足測量多種導電流體的要求;

轉換器采用可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功率損耗小;

轉換器采用16位嵌入式微處理器,全數字處理,運算速度快,抗干擾能力強,測量可靠,精確度高,流量測量范圍度可達1500:1;

高清晰度背光LCD顯示,全漢字菜單操作,使用方便,操作簡單,易學易懂;

具有RS485或RS232O數字通訊信號輸出;

具有電導率測量功能,可以判別傳感器是否空管,具有自檢與自診斷功能;

采用SMD器件和表面安裝技術,電路可靠性高;

可用于相應的防爆場合。
技術參數
專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業
公稱通徑 50,100,200,400,600,800(mm)
工作壓力 0.6、1.0、1.6
連接方式 法蘭型
襯里材質 氯丁橡膠
電極材質 含鉬不銹鋼、鈦、哈氏合金C、特殊
結構形式 分體型,沉浸
被測介質溫度 0~+40℃
供電電源 AC220V、DC24V、12V
耗能功率 小于15W
精確度 ±1.5%,±2.5%(與仿真傳感器合用時)
大潛水深度 10M
信號輸出 4-20mA,RS485
被測介質導電率 大于 20μS/cm
產品安裝
安裝電磁流量計時,需要注意以下幾點:
安裝位置:電磁流量計應安裝在管道上游,以確保流體在進入流量計之前能夠均勻分布。同時,安裝位置應便于維修和校準。
管線準備:清理管道內部,防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料,并根據流量計尺寸和規格準備接口處的防震墊。
安裝方法:通常通過法蘭連接,使用正確工具和扭矩緊固法蘭,以防泄漏。接口處需加裝防震墊,避免因管道震動引起干擾。
接線方式:按照電磁流量計說明書上的接線圖進行接線,確保電纜與端子之間連接牢固可靠,并避免信號線和電源線間的干擾。
校準及試運行:安裝完成后進行校準,以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。
環境要求:電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝,如果水平安裝,應確保兩電極在同一水平面上。
直管段要求:保持前10后5倍的管徑長度作為直管段,這對于減少氣泡和固體顆粒的影響至關重要。
焊接安裝:避免將流量計焊接連接,以免損壞流量計。
接地措施:變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地,并設置單獨接地點,以提高測量準確度。
陽光直射:避免電磁流量計直接受陽光直射,高溫可能導致。
QTLD/F非滿管流量計基本功能:
可用于開放式非滿管管道流量的測量;
可應用于市政雨水、廢水、污水排放和灌溉用水管道等場所的連續計量;
可實現正向和反向雙向流量測量;
傳感器可在惡劣的現場和污水水質下長期工作;
流量測量精度高,而且不受下游、支流擁堵、阻塞等因素的影響;
測量管道的直管段要求為管道直徑的10倍長度;
背光源液晶顯示器,不管是強光下還是夜晚都能夠清晰讀取測量數據;
非滿管流量計顯示及輸出功能齊全,可顯示瞬時流量、流速、累積流量等數據,并具有計算機通訊接口232、485(選配件);
