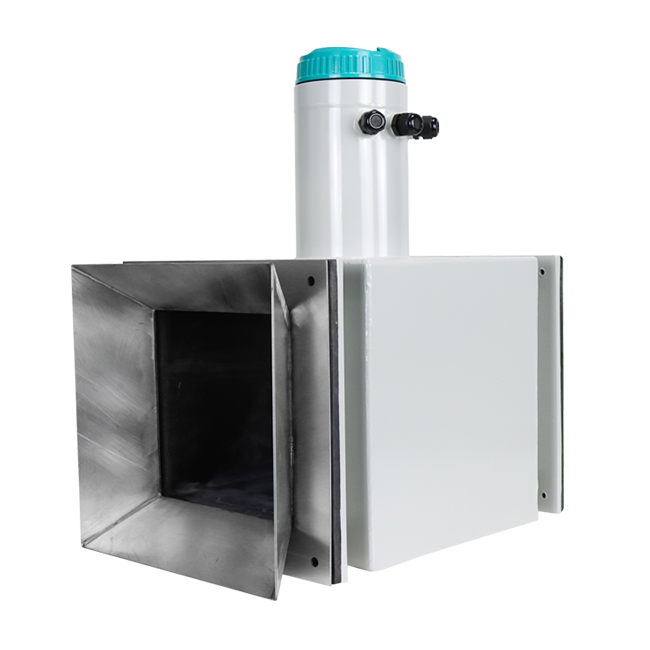

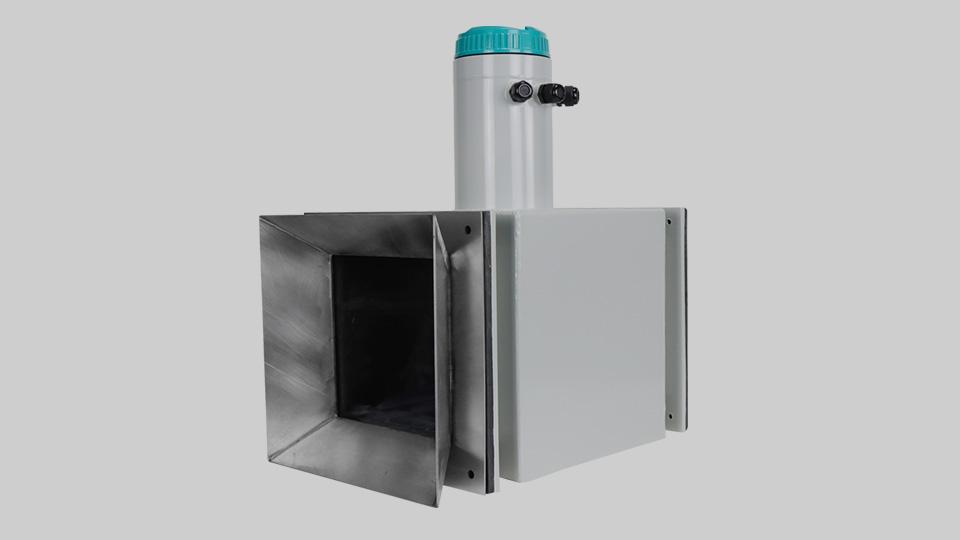

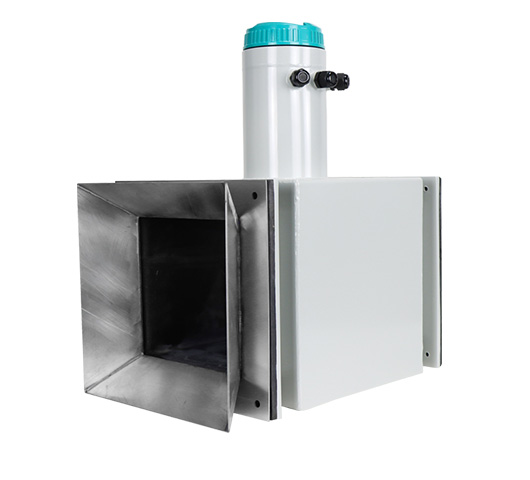

全渠寬電磁流量計

全渠寬電磁流量計運用流速-面積法測量原理，直接測量過流斷面平均流速的智能新型明渠流量計。全渠寬電磁流量計的工作原理是法拉第電磁感應定律，通過在過流斷面上鋪設全渠寬勵磁系統產生垂直全渠寬磁場，水流經過時切割磁場產生的感應電動勢與過水斷面的流速成正比。

獲取報價

19693786536

產品介紹

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

全渠寬電磁流量計運用流速-面積法測量原理，直接測量過流斷面平均流速的智能新型明渠流量計。全渠寬電磁流量計的工作原理是法拉第電磁感應定律，通過在過流斷面上鋪設全渠寬勵磁系統產生垂直全渠寬磁場，水流經過時切割磁場產生的感應電動勢與過水斷面的流速成正比。測量面的平均流速乘以斷面的橫截面積即可得到渠道的瞬時流量。斷面的面積是水位的函數，通過液位計測量斷面水位。全渠寬電磁流量計與目前其他流量測量方法相比，由于該測量原理是直接測量面的平均流速，其他原理是測量點或線的平均流速，綜合比較該原理測量精度較高。

功能特點

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

測量不受漂浮物、氣泡、泥沙含量、水位變化、溫度等的影響；

測量范圍寬，支持雙向測量；

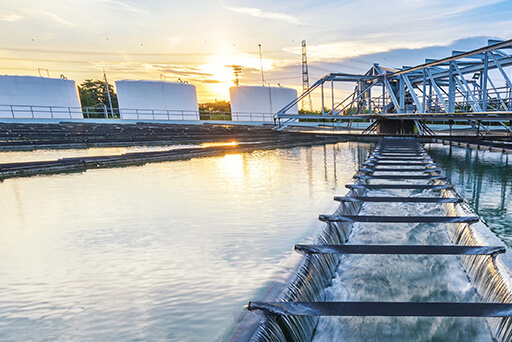

廣泛應用于水利工程、城市供水、污水處理、農業灌溉等領域；

適用于圓形、矩形、梯形和其他形狀的渠道測量；

可測量平均流速、水位、瞬時流量、累積流量等；

結構簡單，安裝施工難度小；

與其它流量計相比，可測量截面流速，測量精度高；

多種供電電源選擇： 24VDC、12VDC、220VAC等；

輸出模式選擇；4~20mA電流輸出、脈沖（頻率）、RS458/RS232、GPRS/4G;

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

測量范圍	流速0.01m/s～10m/s
流速測量精度	±0.5%
水位測量精度	±1mm
流量計整體精度	±2.5%
液位計盲區	<0.06m
環境溫度	-20℃～+50℃
液晶顯示	瞬時流量、累積流量、流速、流量百分比、液位百分比、液位高度、報警信息等。
輸出	脈沖輸出、頻率輸出、485接口等
流量計轉換器供電	24V DC
液位計工作電壓	12V DC-24V DC
功耗	≤10W

產品安裝

安裝電磁流量計時，需要注意以下幾點：

安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。

管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。

安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。

接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。

校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。

環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。

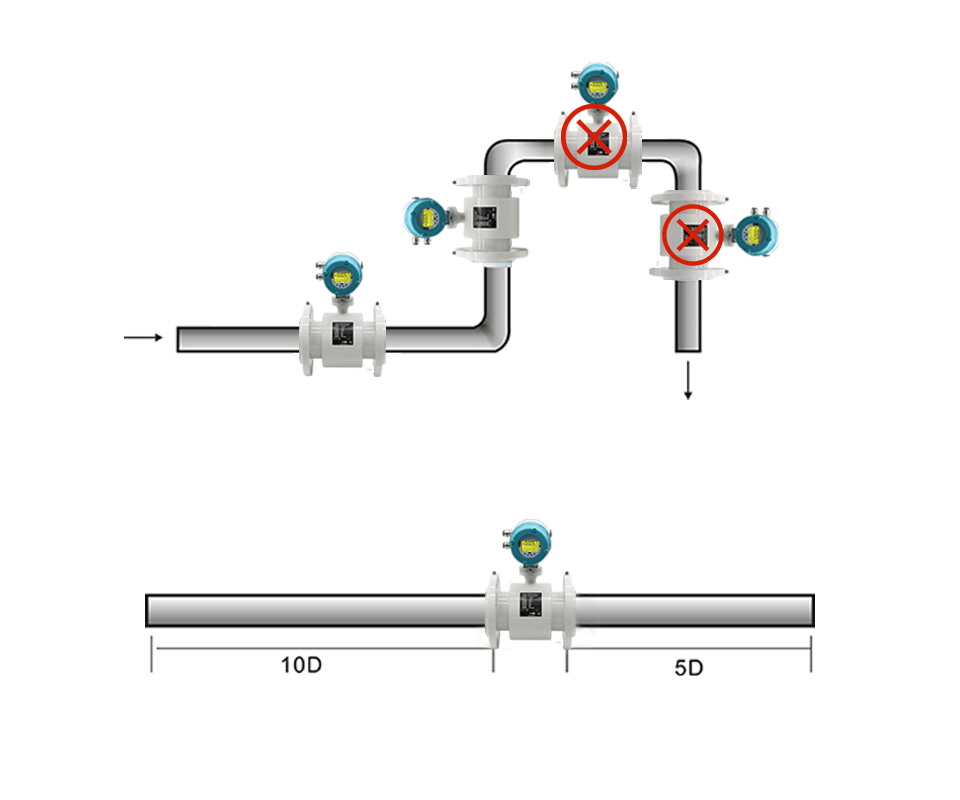

直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。

焊接安裝：避免將流量計焊接連接，以免損壞流量計。

接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。

陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。
