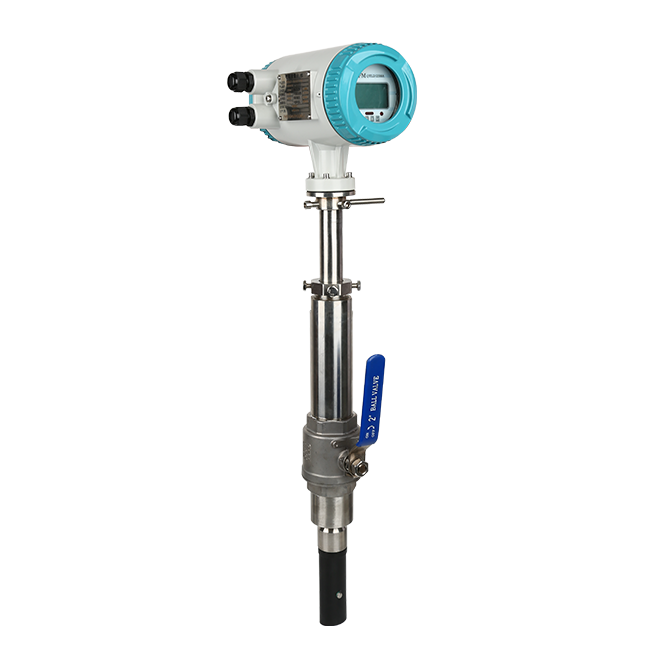

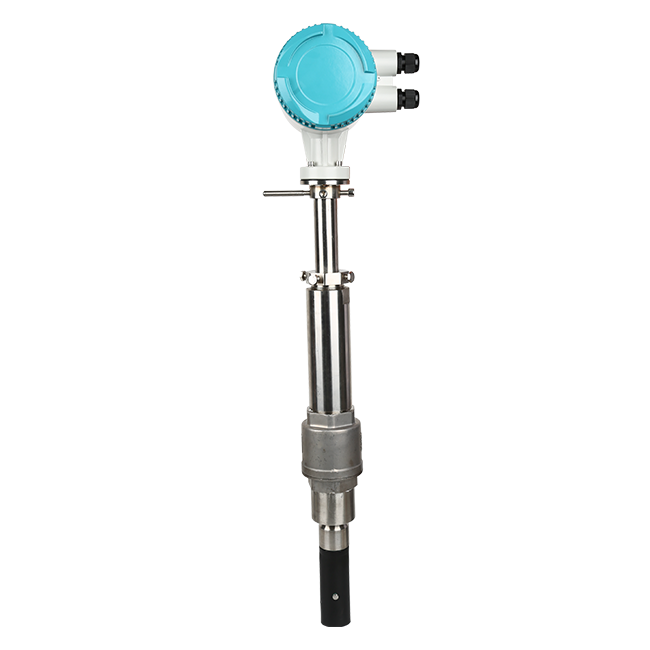

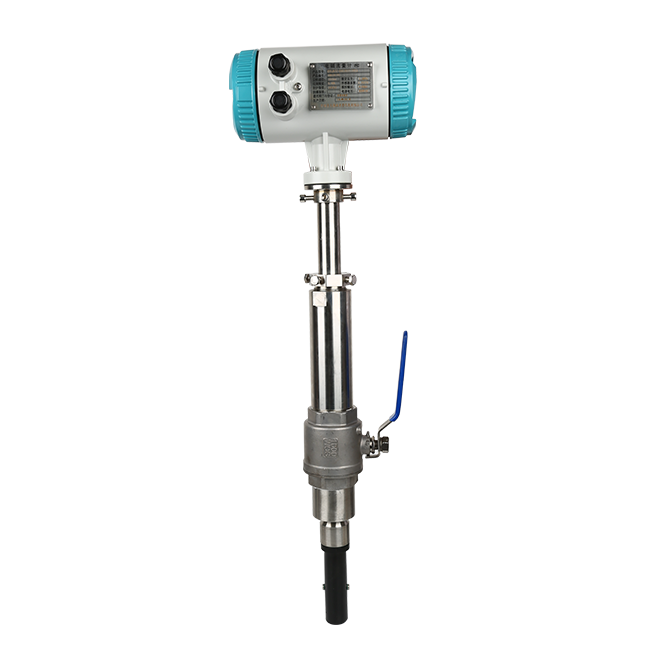

插入式電磁流量計
插入式電磁流量計是基于法拉第電磁感應定律、采用新技術研發的一種高智能，高可靠性的流量計，以其非常高的性價比被廣泛應用于大管徑流量計量領域。
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理插入式電磁流量計原理插入式電磁流量計工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。
測量精確度不受液體密度、粘度、溫度、壓力和電導率變化的影響；
高可靠性的外插安裝方式，傳感器的安裝、維護無需拆卸測量管，因此較適合于無法停水的現場使用，而且可以在老管道上現場開口安裝；
結構簡單，電磁流量計測量管可不用內襯，可靠性高；
公稱通徑范圍寬，適用于DN100-DN3000之間的所有口徑管道；
一體化接地電極，實現儀表良好接地；
傳感器采用新的加工工藝、固態封裝、耐振動、防滲透、壽命長，使儀表具有良好的測量精確度和穩定性。
產品優勢專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；測量管內無阻流件，壓損小，直管段要求低；公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小；轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；具有RS485或RS232O數字通訊信號輸出；具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；采用SMD器件和表面安裝技術，電路可靠性高；可用于相應的防爆場合。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業公稱通徑 DN100-DN3000mm 公稱壓力 1.6Mpa 測量管材質 碳鋼、304不銹鋼 傳感器測量頭材質 ABS、聚丙烯 電極材料 SUS316、哈氏合金B(yǎng)、哈氏合金C 精確度 流速≤0.5m/s時，±1.5%，滿量程流速>1m/s時，±1.0% 介質溫度 ABS：+80℃，聚丙烯：+80℃ 環境溫度 -20℃～+60℃ 相對溫度 5%～95% 大氣壓力 86～106kpa 直管段要求 上游15D，下游10D 防護等級 IP65、可選IP68 連接方式 插入式連接 防爆標志 Exmd II T4
產品安裝安裝電磁流量計時，需要注意以下幾點：安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。焊接安裝：避免將流量計焊接連接，以免損壞流量計。接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。相關產品X主站蜘蛛池模板： 老湿福利视频 | 亚洲毛片在线观看 | 精品一区二区三区亚洲 | 国产日韩欧美三级 | 国产成人a v在线影院 | 亚洲精品视频久久 | 美国特级a毛片免费网站 | 色噜噜的亚洲男人的天堂 | 天堂资源官网在线资源 | 国产在线资源站 | 国产一区二区三区免费观看在线 | 欧美成人精品一区二区综合 | 久久精品91 | 古代一级毛片 | 国产成+人+综合+欧美 亚洲 | 好硬好湿好爽再深一点动态图视频 | 国产日韩精品欧美一区视频 | 久久精品一区二区三区日韩 | 深夜福利国产福利视频 | 久久精品国产亚洲av高清漫画 | 四虎永久精品免费观看 | 亚洲综合久久成人69 | 欧美成人久久久免费播放 | 日韩a无v码在线播放 | 91网站视频在线观看 | 国产精品三区四区 | 激情com| 日本不卡毛片一二三四 | 国产精品一区在线观看 | 亚洲国产中文在线二区三区免 | 成人偷拍视频 | 狠狠色噜噜狠狠狠狠色综合久 | 午夜在线观看网站 | 少女韩国电视剧在线观看完整 | 永久免费观看国产裸体美女 | 国产精品无码一本二本三本色 | 夜色传媒 | 国产精品视频人人做人人爱 | 亚洲a∨无码一区二区三区 亚洲aⅴ男人的天堂在线观看 | 中文字幕一区二区在线播放 | 亚洲国产日韩欧美高清片a 亚洲国产日韩欧美一区二区三区 |
